您當前的位置：首頁 -> 產品中心

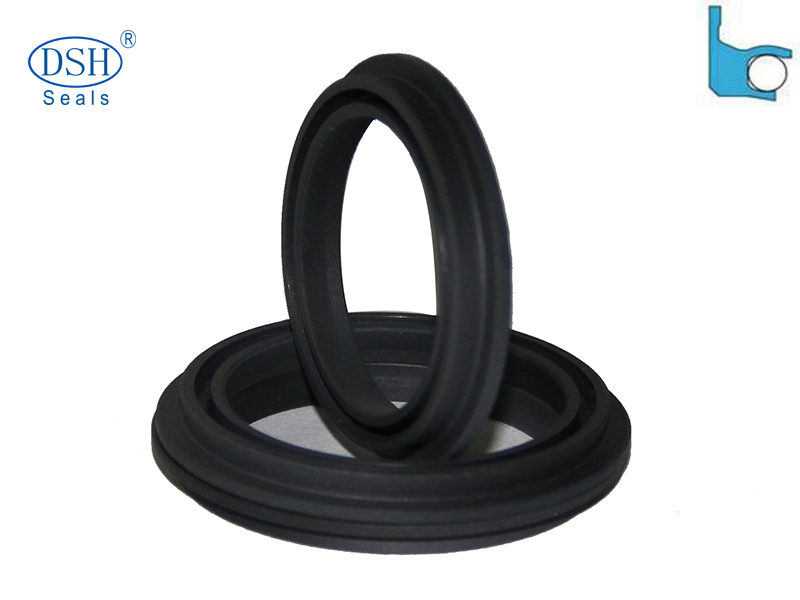

高低唇軸用Rod

代碼：PTW/PTUF
壓力≤(MPa)：25
速度≤(m/s)：2
溫度℃：-40/+260
材料：填充PTFE/不銹鋼彈簧
介質：幾乎所有液體、化學藥品和氣體
應用：軍用及工業標準
訂購熱線：400-0087-996

產品詳情

技術參數 Technical Data
	壓力Pressure[Mpa]	溫度Temperature(℃)	速度Sliding speed(m/s)	介質Medium
標準產品Standard	25(Static 靜密封) 15(Rotary 轉動)	-40/+260	2	幾乎所有液體、化學藥品和氣體Virtually all fluids, chemicals and gases

*工作溫度底于0℃時，請與我方聯系

For temperatures below 0℃, please consult Technical Support.

材料Material

彈簧Spring

密封件Seals

標準設計Standard

不銹鋼Stainless steel 304/316/301

PTFE -Filled 填充PTFE

彈簧
Spring 103

彈簧
Spring 400

彈簧
Spring APS

訂貨范例 Order Example for Standard version:

軸徑 d A(mm)	溝槽底徑 D1 B(mm)	溝槽底徑 D1 L(mm)	彈簧形式 Spring Type	槽寬 L(mm)Type	訂貨號 Order Number
50	60.5	67.5	400	7.1	PTW 50X60.5X7.1-400

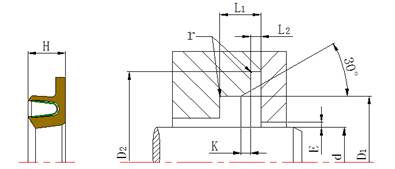

Installation Dimension table based on Metric Size

公制溝槽尺寸

	軸徑 Rod diameter	溝槽底徑 Groovediameter	槽寬 Groove width	安裝倒角 Lead-in	圓弧過渡	軸間的間隙 Radialclearance E max
	標準尺寸范圍 Standard range d f8/h9	擴展尺寸范圍 Available range d f8/h9	D1 H9	D2 H10	L1 min	L2	k	r	＜2 Mpa	＜10 Mpa	＜20 Mpa
1	5.0-19.9	20.0-200	d+5.0	d+9.0	3.6	0.85+0/-0.1	0.8	0.3	0.25	0.15	0.1
2	20.0-39.9	10.0-400	d+7.0	d+12.5	4.8	0.35+0/-0.15	1.1	0.4	0.35	0.2	0.15
3	40.0-399.9	20.0-700	d+10.0	d+17.5	7.1	1.80+0/-0.02	1.4	0.5	0.5	0.25	0.2
4	400.0-999.9	35.0-999.9	d+22.0	d+22.0	9.5	2.80+0/-0.20	1.6	0.5	0.6	0.3	0.25
